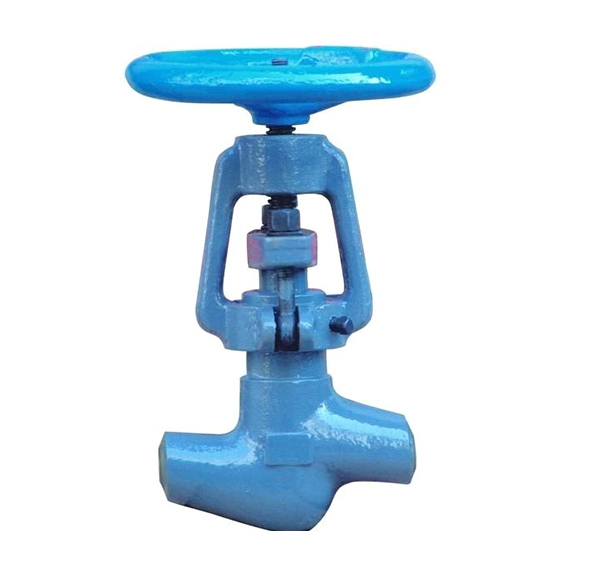

對焊式電站截止閥
產品詳情
手動焊接截止閥
對焊式電站截止閥一旦處于開啟狀態，它的閥座和閥瓣密封面之間就不再有接觸，因而它的密封面機械磨損較小，由于大部分截止閥的閥座和閥瓣比較容易修理或更換密封元件時無需把整個閥門從管線上拆下來，這對于閥門和管線焊接成一體的場合是很適用的。介質通過此類閥門時的流動方向發生了變化，因此截止閥的流動阻力較高于其它閥門。
| 電站截止閥產品詳情 | ||
| 【截止閥】也叫截門，是使用 廣泛的一種閥門！它之所以廣受歡迎，是由于①開閉過程中密封面之間摩擦力小。②比較耐用。③開啟高度不大。④制造容易。⑤維修方便。⑥不僅適用于中低壓，也適用于高壓?！緦甘礁邷馗邏航刂归y】的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。截止閥只許介質單向流動，安裝時有方向性。截止閥的結構長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。 對焊式高溫高壓電站截止閥概述： J61Y對焊式高溫高壓截止閥是帶散熱裝置的啟閉裝置、采用對焊方式與管道焊接，適用于高溫高壓場合。主要技術參數：公稱壓力：16、25、32MPa 適用溫度:425℃ 450℃ 500℃ 540℃，主要用于鋼鐵、冶金、電廠、熱電等企業。 | ||
| 電站截止閥的設計與制造 | JB/T3595 | |
連接端尺寸 | 結構長度 | JB/T3595 |
焊端尺寸 | JB/T79 | |
檢驗與試驗 | JB/T3595 | |
材料 | 碳鋼 | GB/T12229 |
合金鋼 | ZB/J98015 | |
標志 | GB/T12220 | |
供貨 | JB/T7928 | |
主要零件材料及適用范圍：
型號 | 閥體 | 閥蓋 | 閥瓣 | 閥座 | 閥桿 | 填料 | 適用介質 | 適用溫度 |
J61Y-(320) | A105 | 2Cr13+ Stellite12 | D507Mo | 2Cr13 | 柔性石墨 | 水、蒸汽 | 425 | |
J61Y-(320)PI | Ocr18Ni9Ti(F321) | 321+ Stellite12 | Stellite6 | 321 | 柔性石墨 | 水、蒸汽 | 540 | |
J61Y-P54(170) | 12CrLMoV | 12CrMoV+ Stellite12 | Stellite6 | 25CrMo1Va | 柔性石墨 | 蒸汽 | 570 | |
電站截止閥的主要外形連接尺寸及重量：
型號 | 公稱直徑 NP(Mpa） | 公稱通徑 DN(mm） | 標準值 | ||||||||
L | d | D1 | D2 | h | Do | H | H1 | 質量 | |||
J61Y-320 | 32 | 10 | 110 | 10 | 12 | 24 | 13.5 | 160 | 215 | 36 | 5.7 |
J61Y-P54170 | P5417 | 10 | 110 | 10 | 12 | 24 | 13.5 | 160 | 215 | 36 | 5.7 |
J61Y-320 | 32 | 15 | 150 | 113 | 16 | 35 | 12 | 200 | 247 | 45 | 10.5 |
J61Y-320PI | 32 | 15 | 150 | 13 | 16 | 35 | 12 | 200 | 247 | 45 | 10.5 |
J61Y-P54200V | P5420 | 15 | 150 | 13 | 16 | 35 | 12 | 200 | 247 | 45 | 10.5 |
J61Y-320 | 32 | 20 | 150 | 19 | 22 | 35 | 18 | 200 | 247 | 47 | 9.9 |
J61Y-P54170V | P5417 | 20 | 150 | 19 | 22 | 35 | 18 | 200 | 247 | 47 | 9.9 |
J61Y-320 | 32 | 25 | 180 | 20.5 | 24 | 52 | 21 | 240 | 290 | 66 | 13.2 |
訂貨須知：
1、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④閥門的使用壓力⑤閥門的使用介質、溫度。
2、若已經由設計單位選定本公司的產品型號，請按型號直接向我司銷售部訂購。
3、當使用的場合非常重要復雜時,請您盡量提供設計圖紙和詳細參數，由我司的閥門 廠家為您審核把關。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供 的服務。
銷售熱線：0577-67957269手機：15757791818 邱煒
