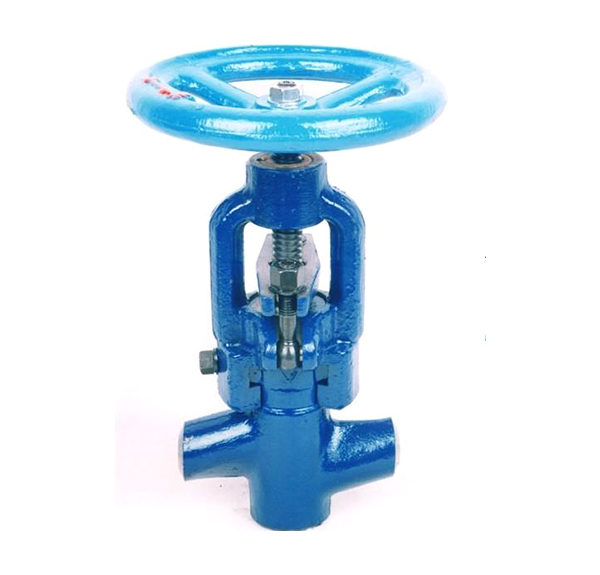

J61Y對焊式高溫高壓截止閥

產品詳情

手動焊接截止閥
電站截止閥的閥桿軸線與閥座密封面垂直。閥桿開啟或關閉行程相對較短，并具有非?？煽康那袛鄤幼?，使得這種閥門非常適合作為介質的切斷或調節及節流使用。
電站截止閥的閥瓣一旦處于開啟狀況，它的閥座和閥瓣密封面之間就不再的接觸，并具有非常可靠的切斷動作，合得這種閥門非常適合作為介質的切斷或調節及節流使用。
截止閥一旦處于開啟狀態，它的閥座和閥瓣密封面之間就不再有接觸，因而它的密封面機械磨損較小，由于大部分截止閥的閥座和閥瓣比較容易修理或更換密封元件時無需把整個閥門從管線上拆下來，這對于閥門和管線焊接成一體的場合是很適用的。介質通過此類閥門時的流動方向發生了變化，因此截止閥的流動阻力較高于其它閥門。

電站截止閥的產品詳情
【截止閥】也叫截門，是使用廣泛的一種閥門！它之所以廣受歡迎，是由于①開閉過程中密封面之間摩擦力小。②比較耐用。③開啟高度不大。④制造容易。⑤維修方便。⑥不僅適用于中低壓，也適用于高壓。【對焊式高溫高壓截止閥】的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。截止閥只許介質單向流動，安裝時有方向性。截止閥的結構 長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。對焊式高溫高壓截止閥概述： J61Y對焊式高溫高壓截止閥是帶散熱裝置的啟閉裝置、采用對焊方式與管道焊接，適用于高溫高壓場合。主要技術參數：公稱壓力：16、25、32MPa 適用溫度:425℃ 450℃ 500℃ 540℃，主要用于鋼鐵、冶金、電廠、熱電等企業。
設計與制造		JB/T3595
連接端尺寸	結構長度	JB/T3595
	焊端尺寸	JB/T79
檢驗與試驗		JB/T3595
材料	碳鋼	GB/T12229
	合金鋼	ZB/J98015 JB/T5263
標志		GB/T12220
供貨		JB/T7928

主要零件材料及適用范圍：

型號	閥體	閥蓋	閥瓣	閥座	閥桿	填料	適用介質	適用溫度
J61Y-(320)	A105		2Cr13+ Stellite12	D507Mo	2Cr13	柔性石墨	水、蒸汽	425
J61Y-(320)PI	Ocr18Ni9Ti(F321)		321+ Stellite12	Stellite6	321	柔性石墨	水、蒸汽	540
J61Y-P54(170)	12CrLMoV		12CrMoV+ Stellite12	Stellite6	25CrMo1Va	柔性石墨	蒸汽	570

主要外形連接尺寸及重量：

型號	公稱直徑 NP(Mpa）	公稱通徑 DN(mm）	標準值
型號	公稱直徑 NP(Mpa）	公稱通徑 DN(mm）	L	d	D1	D2	h	Do	H	H1	質量
J61Y-320	32	10	110	10	12	24	13.5	160	215	36	5.7
J61Y-P54170	P5417	10	110	10	12	24	13.5	160	215	36	5.7
J61Y-320	32	15	150	113	16	35	12	200	247	45	10.5
J61Y-320PI	32	15	150	13	16	35	12	200	247	45	10.5
J61Y-P54200V	P5420	15	150	13	16	35	12	200	247	45	10.5
J61Y-320	32	20	150	19	22	35	18	200	247	47	9.9
J61Y-P54170V	P5417	20	150	19	22	35	18	200	247	47	9.9
J61Y-320	32	25	180	20.5	24	52	21	240	290	66	13.2

訂貨須知：
1、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④閥門的使用壓力⑤閥門的使用介質、溫度。
2、若已經由設計單位選定本公司的產品型號，請按型號直接向我司銷售部訂購。
3、當使用的場合非常重要復雜時,請您盡量提供設計圖紙和詳細參數，由我司的閥門廠家為您審核把關。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供的服務。
銷售熱線：0577-67957269手機：15757791818 邱煒
