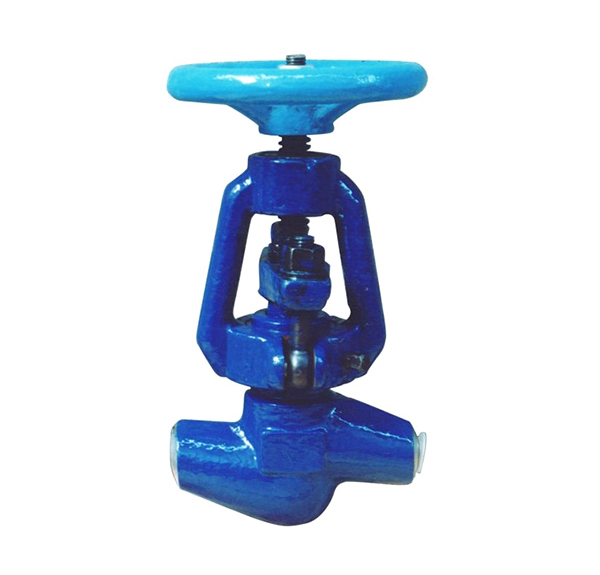

對焊式高壓電站截止閥

產品詳情

對焊式高壓電站截止閥的閥瓣一旦處于開啟狀況，它的閥座和閥瓣密封面之間就不再的接觸，并具有非?？煽康那袛鄤?dòng)作，合得這種閥門非常適合作為介質的切斷或調節及節流使用。

電站截止閥的產品詳情
【截止閥】也叫截門，是使用廣泛的一種閥門！它之所以廣受歡迎，是由于①開閉過程中密封面之間摩擦力小。②比較耐用。③開啟高度不大。④制造容易。⑤維修方便。⑥不僅適用于中低壓，也適用于高壓?！緦?duì)焊式高溫高壓截止閥】的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。截止閥只許介質單向流動，安裝時有方向性。截止閥的結構 長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。對焊式高溫高壓截止閥概述： J61Y對焊式高溫高壓截止閥是帶散熱裝置的啟閉裝置、采用對焊方式與管道焊接，適用于高溫高壓場合。電站截止閥的主要技術參數：公稱壓力：16、25、32MPa 適用溫度:425℃ 450℃ 500℃ 540℃，主要用于鋼鐵、冶金、電廠、熱電等企業。
設計與制造		JB/T3595
連接端尺寸	結構長度	JB/T3595
	焊端尺寸	JB/T79
檢驗與試驗		JB/T3595
材料	碳鋼	GB/T12229
	合金鋼	ZB/J98015 JB/T5263
標志		GB/T12220
供貨		JB/T7928

主要零件材料及適用范圍：

電站截止閥型號	閥體	閥蓋	閥瓣	閥座	閥桿	填料	適用介質	適用溫度
J61Y-(320)	A105		2Cr13+ Stellite12	D507Mo	2Cr13	柔性石墨	水、蒸汽	425
J61Y-(320)PI	Ocr18Ni9Ti(F321)		321+ Stellite12	Stellite6	321	柔性石墨	水、蒸汽	540
J61Y-P54(170)	12CrLMoV		12CrMoV+ Stellite12	Stellite6	25CrMo1Va	柔性石墨	蒸汽	570

主要外形連接尺寸及重量：

型號	公稱直徑 NP(Mpa）	公稱通徑 DN(mm）	標準值
型號	公稱直徑 NP(Mpa）	公稱通徑 DN(mm）	L	d	D1	D2	h	Do	H	H1	質量
J61Y-320	32	10	110	10	12	24	13.5	160	215	36	5.7
J61Y-P54170	P5417	10	110	10	12	24	13.5	160	215	36	5.7
J61Y-320	32	15	150	113	16	35	12	200	247	45	10.5
J61Y-320PI	32	15	150	13	16	35	12	200	247	45	10.5
J61Y-P54200V	P5420	15	150	13	16	35	12	200	247	45	10.5
J61Y-320	32	20	150	19	22	35	18	200	247	47	9.9
J61Y-P54170V	P5417	20	150	19	22	35	18	200	247	47	9.9
J61Y-320	32	25	180	20.5	24	52	21	240	290	66	13.2

訂貨須知：
1、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④閥門的使用壓力⑤閥門的使用介質、溫度。
2、若已經由設計單位選定本公司的產品型號，請按型號直接向我司銷售部訂購。
3、當使用的場合非常重要復雜時,請您盡量提供設計圖紙和詳細參數，由我司的閥門廠家為您審核把關。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供的服務。
銷售熱線：0577-67957269手機：15757791818 邱煒
