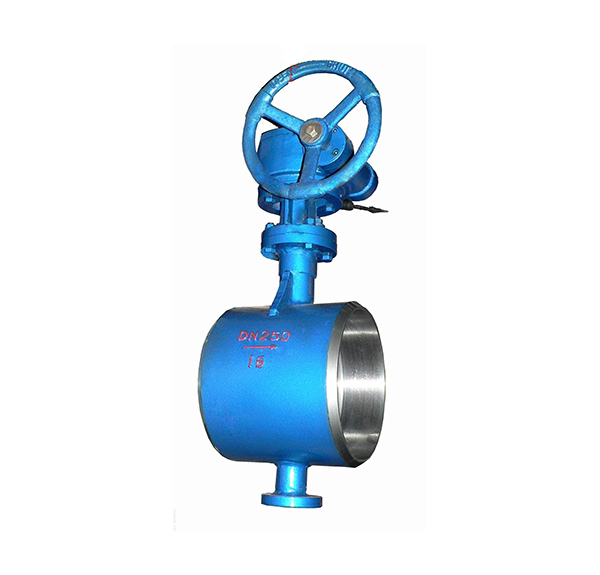

對焊蝶閥
產品詳情
對焊蝶閥適用于高溫、高壓、防火、保溫等管道上作啟閉或調節介質之用。其主要特點如下：
1.采用三維偏心彈性或多層次硬密封結構，其密封性能可靠達到零泄漏；
2.具有耐高溫、高壓、耐腐蝕、耐磨損等特點。
對焊蝶閥的傳動型式:
蝸輪傳動、氣動傳動、電動傳動。
對焊蝶閥的采用標準
焊接尺寸：:GB1224;ANSI B16.25; DIN2559
結構長度：:GB/T12221-1989;API609
壓力試驗：:GB/T13927-1992;API598
主要技術參數
公稱通徑 | DN（mm） | 50～700 | ||||
公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
試驗壓力Ps（MPa） | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
適用介質 | 水、蒸氣、油品、酸類腐蝕性等。 | |||||
適用溫度 | 碳鋼 :-29℃～425℃ 不銹鋼:-40℃～600℃ | |||||
主要零件的材質
零件名稱 | 材料 |
閥體 | 鑄鋼、不銹鋼、鉻鉬鋼及特殊材料 |
蝶板 | 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼及特殊材料 |
密封圈 | 不銹鋼、抗磨材料 |
閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
填料 | 柔性石墨 |
D | t | 363 | H | -（C.I.P.R）對焊式硬密封蝶閥系列外形尺寸 |
d | W |
公稱壓力 | PN0.6 | ||||||||
通徑 | 外形尺寸（參考值） | 參考重量 | |||||||
毫米 | 英寸 | L | D | d | H | H1 | A | B | |
600 | 24 | 390 | 636 | 602 | 499 | 1280 | 570 | 660 | 450 |
700 | 28 | 430 | 726 | 692 | 566 | 1480 | 750 | 550 | 660 |
800 | 32 | 470 | 826 | 792 | 632 | 1608 | 750 | 550 | 780 |
900 | 36 | 510 | 926 | 892 | 693 | 1857 | 750 | 550 | 820 |
1000 | 40 | 550 | 1028 | 992 | 757 | 2038 | 900 | 750 | 1460 |
1200 | 48 | 630 | 1228 | 1192 | 851 | 2237 | 1000 | 925 | 1590 |
1400 | 56 | 710 | 1428 | 1392 | 876 | 2411 | 1000 | 925 | 2185 |
1600 | 64 | 790 | 1628 | 1592 | 1095 | 2756 | 1000 | 925 | 3210 |
1800 | 72 | 870 | 1828 | 1792 | 1214 | 3093 | 1100 | 980 | 4090 |
2000 | 80 | 950 | 2028 | 1992 | 1332 | 3355 | 1100 | 980 | 5610 |
| PN1.0 | ||||||||
通徑 | 外形尺寸（參考值） | 參考重量 | |||||||
毫米 | 英寸 | L | D | d | H | H1 | A | B | |
600 | 24 | 390 | 636 | 602 | 499 | 1280 | 570 | 660 | 465 |
700 | 28 | 430 | 726 | 692 | 566 | 1480 | 750 | 550 | 680 |
800 | 32 | 470 | 826 | 792 | 632 | 1608 | 750 | 550 | 810 |
900 | 36 | 510 | 926 | 892 | 693 | 1857 | 750 | 550 | 860 |
1000 | 40 | 550 | 1028 | 992 | 757 | 2038 | 900 | 750 | 1625 |
1200 | 48 | 630 | 1228 | 1192 | 851 | 2237 | 1000 | 925 | 1770 |
1400 | 56 | 710 | 1428 | 1392 | 876 | 2411 | 1000 | 925 | 2426 |
1600 | 64 | 790 | 1628 | 1592 | 1095 | 2756 | 1000 | 925 | 3560 |
1800 | 72 | 870 | 1828 | 1792 | 1214 | 3093 | 1100 | 980 | 4545 |
2000 | 80 | 950 | 2028 | 1992 | 1332 | 3355 | 1100 | 980 | 6230 |
| PN1.6 |
通徑 | 外形尺寸（參考值） | 參考重量 | |||||||
毫米 | 英寸 | L | D | d | H | H1 | A | B | |
80 | 3 | 180 | 90 | 78 | 90 | 356 | 180 | 200 | 27 |
100 | 4 | 190 | 110 | 96 | 100 | 375 | 180 | 200 | 34 |
125 | 5 | 200 | 135 | 121 | 113 | 401 | 180 | 200 | 41 |
150 | 6 | 210 | 161 | 146 | 130 | 450 | 270 | 280 | 43 |
200 | 8 | 230 | 222 | 202 | 205 | 545 | 400 | 425 | 81 |
250 | 10 | 250 | 278 | 254 | 235 | 630 | 400 | 425 | 102 |
300 | 12 | 270 | 330 | 303 | 275 | 715 | 450 | 560 | 132 |
350 | 14 | 290 | 382 | 351 | 309 | 817 | 450 | 560 | 164 |
400 | 16 | 310 | 432 | 398 | 346 | 923 | 535 | 580 | 193 |
450 | 18 | 330 | 484 | 450 | 932 | 1059 | 535 | 580 | 238 |
500 | 20 | 350 | 535 | 501 | 427 | 1126 | 535 | 580 | 302 |
600 | 24 | 390 | 636 | 602 | 509 | 1369 | 570 | 660 | 457 |
700 | 28 | 430 | 726 | 692 | 572 | 1492 | 750 | 550 | 810 |
800 | 32 | 470 | 826 | 792 | 638 | 1622 | 750 | 550 | 1093 |
900 | 36 | 510 | 926 | 892 | 700 | 1924 | 750 | 550 | 1410 |
1000 | 40 | 550 | 1028 | 992 | 765 | 2054 | 900 | 750 | 1870 |
1200 | 48 | 630 | 1228 | 1192 | 860 | 2259 | 1000 | 925 | 2082 |
1400 | 56 | 710 | 1428 | 1392 | 986 | 2610 | 1000 | 925 | 2850 |
1600 | 64 | 790 | 1628 | 1592 | 1106 | 2856 | 1000 | 925 | 4235 |
1800 | 72 | 870 | 1828 | 1792 | 1226 | 3121 | 1100 | 980 | 5346 |
2000 | 80 | 950 | 2028 | 1992 | 1345 | 3385 | 1100 | 980 | 7328 |
| PN2.5 | ||||||||
通徑 | 外形尺寸（參考值） | 參考重量 | |||||||
毫米 | 英寸 | L | D | d | H | H1 | A | B | |
80 | 3 | 180 | 90 | 78 | 90 | 356 | 180 | 200 | 38 |
100 | 4 | 190 | 110 | 96 | 106 | 387 | 180 | 200 | 40 |
125 | 5 | 200 | 135 | 121 | 122 | 413 | 180 | 200 | 60 |
150 | 6 | 210 | 161 | 146 | 136 | 459 | 270 | 280 | 65 |
200 | 8 | 230 | 222 | 202 | 215 | 585 | 400 | 425 | 85 |
250 | 10 | 250 | 278 | 254 | 247 | 649 | 400 | 425 | 135 |
300 | 12 | 270 | 330 | 303 | 288 | 771 | 450 | 560 | 175 |
350 | 14 | 290 | 382 | 351 | 333 | 929 | 450 | 560 | 195 |
400 | 16 | 310 | 432 | 398 | 359 | 993 | 535 | 580 | 295 |
450 | 18 | 330 | 484 | 450 | 405 | 1053 | 535 | 580 | 350 |
500 | 20 | 350 | 535 | 501 | 444 | 1245 | 535 | 580 | 510 |
600 | 24 | 390 | 636 | 602 | 521 | 1750 | 570 | 660 | 625 |
700 | 28 | 430 | 726 | 692 | 586 | 1519 | 750 | 550 | 925 |
800 | 32 | 470 | 826 | 792 | 659 | 1659 | 750 | 550 | 1260 |
900 | 36 | 510 | 926 | 892 | 720 | 1829 | 750 | 550 | 1790 |
1000 | 40 | 550 | 1028 | 992 | 780 | 1949 | 900 | 750 | 1940 |
1200 | 48 | 630 | 1228 | 1192 | 889 | 2243 | 1000 | 925 | 2810 |
1400 | 56 | 710 | 1428 | 1392 | 1000 | 2462 | 1000 | 925 | 3500 |
| PN4.0 | ||||||||
通徑 | 外形尺寸（參考值） | 參考重量 | |||||||
毫米 | 英寸 | L | D | d | H | H1 | A | B | |
80 | 3 | 180 | 90 | 78 | 108 | 430 | 180 | 200 | 39 |
100 | 4 | 190 | 110 | 96 | 108 | 392 | 180 | 200 | 50 |
125 | 5 | 200 | 135 | 120 | 120 | 414 | 180 | 200 | 75 |
150 | 6 | 210 | 161 | 145 | 135 | 494 | 270 | 280 | 100 |
200 | 8 | 230 | 222 | 200 | 202 | 578 | 400 | 425 | 135 |
250 | 10 | 250 | 278 | 252 | 235 | 673 | 400 | 425 | 190 |
300 | 12 | 270 | 330 | 301 | 280 | 793 | 450 | 560 | 240 |
350 | 14 | 290 | 382 | 351 | 315 | 921 | 450 | 560 | 320 |
400 | 16 | 310 | 432 | 398 | 355 | 1021 | 535 | 580 | 450 |
450 | 18 | 330 | 484 | 448 | 370 | 1143 | 535 | 580 | 500 |
500 | 20 | 350 | 535 | 495 | 420 | 1192 | 535 | 580 | 560 |
600 | 24 | 390 | 636 | 595 | 490 | 1327 | 570 | 660 | 720 |
