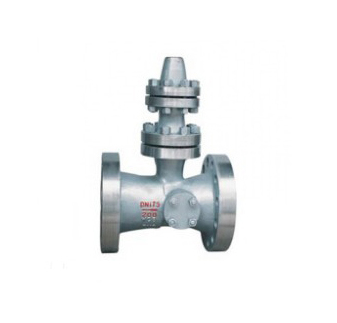

空排止回閥安裝在火電機組的高壓給大泵出口管道上，防止給水倒流，保護給水泵。該閥配合水泵 小流量自 動再循環旁閥工作，當給水泵在低負荷或者出口截門關閉狀態時，自動再循環旁路閥應處于開啟位置，以保證水泵 的安全運行。當空排止回閥開啟時，再循環旁路閥就自動關閉。不宜用于含有固體顆粒和粘度較大的介質。

查看廠家熱門產品：電站閥、電站截止閥

結構特點

作為原理：打開出口閥，給水泵啟動，給水達到一定的壓力后，閥瓣在給水壓力的作用下升一定的高度，推離閥 座，給水即流出。同時由于閥瓣的上升，帶動連桿轉動，撥動排空口閥片，使再循環的刀片式活門向下移動，關 閉排空口。當給水流量減少時，閥瓣下落，推動連桿撥開排空閥片，開啟再循環門維持水泵 小的允許流量。當 停泵時，閥瓣自動下落，關閉閥口通道，防止高壓水錘給水系統的破壞。

結構特點： 該閥配合再循環旁路閥工作，維持系統的安全運行。 主閥瓣上下移動，介質倒流時，借助介質壓力及彈簧作用下關閉通道，此時旁路閥開啟，當主閥瓣全開時，旁路 閥關閉。 閥瓣密封采用不銹鋼堆焊而成，耐磨、抗擦傷性強，密封可靠。 ·閥門應垂直安裝。

主要零件材料　

空排止回閥動作原理如下：

打開出口閥，給水泵啟動，給水達到一定的壓力后，閥芯自動升起，推離閥座，給水即流出。同時閥芯連桿拔動排空口閥

片封閉排空口。當給水泵流量減小時，閥芯下落，推動連桿拔開排空閥片，開啟再循環門維持水泵 小流量。當停泵時，

閥芯自動下落關閉通道，從而防止高壓水錘對給水系統的破壞。
