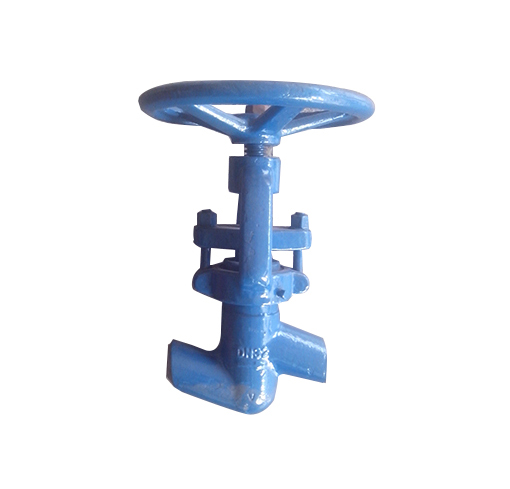

J61Y高壓電站截止閥
產品詳情
型號：J61Y-320V高壓電站截止閥
產品說明：
●J61Y-320V型焊接式截止閥主要特點及用途：
● 閥門與管路連接采用焊接式結構。
● 密封面不易磨損、擦傷、密封性能好、壽命長。
● 結構緊湊、啟閉性好、高度小、維修方便。
● 電站截止閥適用于水、蒸油品管路上，具有耐高溫、耐高壓的特點。
●J61Y-P54710V型焊接式截止閥主要性能和使用范圍
產 品 型 號 | 公稱壓力PNMPa | 試驗壓力MPa | 工作壓力MPa | 工作溫度℃ | 適用介質 | |||
殼體強度 | 密封 | P54 | P55 | P57 | ||||
J61H/Y-100 | 10 | 15 | 11 | / | / | / | ≤450 | 水、蒸氣油品 |
J61H/Y-200 | 20 | 30 | 22 | / | / | / | ||
J61H/Y-250 | 25 | 38 | 28 | / | / | / | ||
J61H/Y-320 | 32 | 48 | 36 | / | / | / | ||
J61Y-P54/100V | / | 30 | 22 | 10 | / | / | ≤540 | 蒸氣 |
J61Y-P54/140V | / | 38 | 28 | 14 | / | / | ||
J61Y-P54/170V | / | 48 | 36 | 17 | / | / | ||
J61Y-P55/100V | / | 38 | 28 | / | 10 | / | ≤555 | |
J61Y-P55/140V | / | 48 | 36 | / | 14 | / | ||
J61Y-P55/170V | / | 53 | 39 | / | 17 | / | ||
J61Y-P57/100V | / | 48 | 36 | / | / | 10 | ≤570 | |
J61Y-P57/140V | / | 55 | 40 | / | / | 14 | ||
J61Y-P57/170V | / | 60 | 44 | / | / | 17 | ||
●J61Y-P54710V型焊接式電站截止閥主要零件材料
零件名稱 | 閥體 | 閥蓋 | 閥桿 | 閥瓣 | 密封面 | 填料 | 閥桿螺母 | 手輪 | 緊固件 |
J61H型 | 25WCB | 25WCB | 鉻不銹鋼鉻鉬鋁鋼氮化 | 鉻不銹鋼鉻鉬鋁鋼氮化 | 鉻不銹鋼 | 柔 | 鋁 | 可 | 碳鋼 |
J61Y型 | 25WCB | 25WCB | 鉻不銹鋼鉻鉬鋁鋼氮化 | 25 | 硬質合金 | ||||
J61Y-P54型J961Y-P54型 | 12Cr1MoV | 12Cr1MoV | 20Cr1Mo1VA | 12Cr1MoV | 硬質合金 | ||||
J61Y-P55型J961Y-P55型 | 12Cr1MoV | 12Cr1MoV | 20Cr1Mo1VA | 12Cr1MoV | 硬質合金 | ||||
J61Y-P57型J961Y-P57型 | 12Cr1MoV | 12Cr1MoV | 20Cr1Mo1VA | 12Cr1MoV | 硬質合金 |
●J61Y-P54710V型焊接式截止閥主要尺寸及重量
公稱通徑DN | 主要外形尺寸和連接尺寸mm | 重量kg | |||||||
L | D1 | D2 | D3 | α | H | Do | |||
J61Y-100、200、250、320、 J61Y-P54/100V、P54/140V、P54/170V | |||||||||
10 | 120 | 12 | 25 | / | 37.5 | 185 | 140 | 2.8 | |
15 | 150 | 17 | 36 | / | 37.5 | 247 | 200 | 7.5 | |
20 | 135 170 | 22 | 42 | / | 37.5 | 248 | 200 | 9 | |
25 | 135 170 | 26 | 42 | / | 37.5 | 248 | 240 | 9.5 | |
32 | 170 180 | 31 | 44 | / | 37.5 | 248.5 | 280 | 15 | |
40 | 230 | 38 | 60 | / | 37.5 | 440 | 280 | 23 | |
501 | 250 | 50 | 82 | / | 32 | 450 | 320 | 60 | |
502 | 320 350 | 50 | 82 | / | 32 | 450 | 320 | 64 | |
65 | 370 260 | 69 | 100 | 110 | 32 | 669 | 400 | 74 | |
80 | 400 430 470 | 84 | 108 | 130 | 32 | 669 | 450 | 112.5 | |
100 | 455 560 | 107 | 144 | 165 | 32 | 755 | 500 | 178.5 | |
注：DN50為兩種結構 | |||||||||
J61Y-P55/100V、P55/140V、P55/170V J61Y- P57/100V、P57/140V、P57/170V | |||||||||
10 | 120 | 120 | 12 | 28 | / | 37.5 | 189 | 140 | 3 |
15 | 150 | 150 | 17 | 40 | / | 37.5 | 250 | 200 | 9 |
20 | 135 170 | 135 170 | 22 | 46 | / | 37.5 | 252 | 200 | 11 |
25 | 135 170 | 135 170 | 26 | 46 | / | 37.5 | 254 | 240 | 13 |
32 | 170 180 | 170 180 | 31 | 49 | / | 37.5 | 254 | 280 | 17 |
40 | 230 | 230 | 38 | 60 | / | 37.5 | 440 | 280 | 23 |
501 | 250 | 250 | 50 | 90 | / | 32 | 453 | 320 | 68 |
502 | 320 350 | 320 350 | 50 | 90 | / | 32 | 455 | 320 | 72 |
65 | 370 260 | 370 260 | 69 | 104 | 110 | 32 | 630 | 400 | 83 |
80 | 400 430 470 | 400 430 470 | 84 | 110 | 140 | 32 | 672 | 450 | 118 |
100 | 455 560 | 455 560 | 107 | 148 | 170 | 32 | 761 | 500 | 185 |
