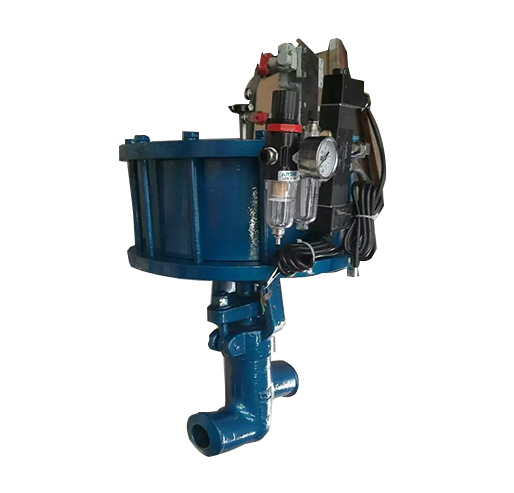

J661Y-170V電站截止閥
產品詳情
J661Y-P54170V氣動高壓截止閥
產品概述
本公司經營的氣動高壓截止閥適用于公稱壓力PN20～32MPa及P54/100V-P57/170V ，工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油、化工 、水力 、火力電站各種系統的管路中，切斷或接通管路介質。
■ 電站截止閥的產品特點
1、產品設計制造按ANSIB16.34、E101標準，可與進口設備配備使用。
2、電站截止閥中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。
3、閥瓣和閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成。
4、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠，開關平穩。
5、閥門具有上密封結構，保證閥門開啟運行時不經閥桿外漏。
■ 高壓電站截止閥主要技術參數
閥體型式 | 高壓鍛造閥 |
閥芯型式 | 柱塞式(錐面) |
公稱通徑 | DN10 ～ DN100 |
公稱壓力 | PN20.0～32.0MPa |
連接形式 | 焊接式 (對焊、承插焊) |
■ 電站截止閥的主要零件材料
1 | 閥體 | WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
2 | 閥芯 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
3 | 閥桿 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
4 | 閥蓋 | WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV |
5 | 填料 | 柔性石墨、PTFE |
6 | 填料壓蓋 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
7 | 電動執行器 | 殼體(HT200、WCB) |
■ J661Y-170V電站截止閥主要性能規范
試驗壓力(MPa) | 公稱壓力(MPa) | 壓力級(class) | JIS(K) | |||||
16.0 | 20.0 | 25.0 | 32.0 | 900 | 1500 | 20K | 40K | |
強度試驗 | 24.0 | 30.0 | 37.5 | 48.0 | 22.5 | 39.0 | 7.5 | 16.5 |
密封試驗 | 17.6 | 22.0 | 27.5 | 35.2 | 16.5 | 28.6 | 5.5 | 12.1 |
工作溫度 | ≤425℃ | |||||||
適用介質 | 水、蒸汽、腐蝕性介質 | |||||||
