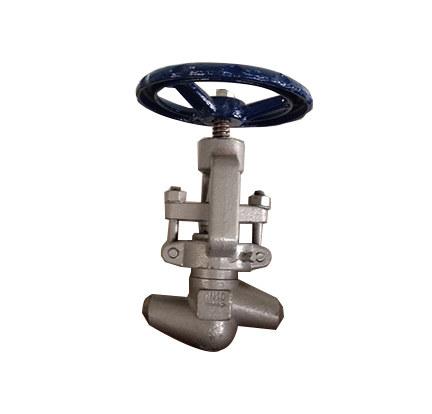

J61Y高壓電站截止閥

產品詳情

J61Y高壓電站截止閥的啟閉無摩擦。這一功能解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。

J61Y高壓電站截止閥產品說明：

●J61Y型焊接式截止閥主要特點及用途：
● 閥門與管路連接采用焊接式結構。
● 密封面不易磨損、擦傷、密封性能好、壽命長。
● 結構緊湊、啟閉性好、高度小、維修方便。
● 適用于水、蒸油品管路上，具有耐高溫、耐高壓的特點。
●J61Y-P54710V型焊接式截止閥主要性能和使用范圍

產 品型號	公稱壓力PNMPa	試驗壓力MPa		工作壓力MPa			工作溫度℃	適用介質
產 品型號	公稱壓力PNMPa	殼體強度	密封	P54	P55	P57	工作溫度℃	適用介質
J61H/Y-100	10	15	11	/	/	/	≤450	水、蒸氣油品
J61H/Y-200	20	30	22	/	/	/
J61H/Y-250	25	38	28	/	/	/
J61H/Y-320	32	48	36	/	/	/
J61Y-P54/100V	/	30	22	10	/	/	≤540	蒸氣
J61Y-P54/140V	/	38	28	14	/	/
J61Y-P54/170V	/	48	36	17	/	/
J61Y-P55/100V	/	38	28	/	10	/	≤555
J61Y-P55/140V	/	48	36	/	14	/
J61Y-P55/170V	/	53	39	/	17	/
J61Y-P57/100V	/	48	36	/	/	10	≤570
J61Y-P57/140V	/	55	40	/	/	14
J61Y-P57/170V	/	60	44	/	/	17

●J61Y電站截止閥主要零件材料

零件名稱	閥體	閥蓋	閥桿	閥瓣	密封面	填料	閥桿螺母	手輪	緊固件
J61H型 J961H型	25WCB	25WCB	鉻不銹鋼鉻鉬鋁鋼氮化	鉻不銹鋼鉻鉬鋁鋼氮化	鉻不銹鋼	柔性石墨	鋁青銅	可鍛鑄鐵	碳鋼鉻鉬鋼
J61Y型 J961Y型	25WCB	25WCB	鉻不銹鋼鉻鉬鋁鋼氮化	25	硬質合金
J61Y-P54型J961Y-P54型	12Cr1MoV WC6	12Cr1MoV WC6	20Cr1Mo1VA 38CrMoAIA	12Cr1MoV	硬質合金
J61Y-P55型J961Y-P55型	12Cr1MoV WC6	12Cr1MoV WC6	20Cr1Mo1VA 38CrMoAIA	12Cr1MoV	硬質合金
J61Y-P57型J961Y-P57型	12Cr1MoV WC9	12Cr1MoV WC9	20Cr1Mo1VA 38CrMoAIA	12Cr1MoV	硬質合金

●J61Y電站截止閥的主要尺寸及重量

公稱通徑DN		主要外形尺寸和連接尺寸mm							重量kg
公稱通徑DN		L	D1	D2	D3	α	H	Do	重量kg
J61Y-100、200、250、320、 J61Y-P54/100V、P54/140V、P54/170V
10		120	12	25	/	37.5	185	140	2.8
15		150	17	36	/	37.5	247	200	7.5
20		135 170	22	42	/	37.5	248	200	9
25		135 170	26	42	/	37.5	248	240	9.5
32		170 180	31	44	/	37.5	248.5	280	15
40		230	38	60	/	37.5	440	280	23
501		250	50	82	/	32	450	320	60
502		320 350	50	82	/	32	450	320	64
65		370 260	69	100	110	32	669	400	74
80		400 430 470	84	108	130	32	669	450	112.5
100		455 560	107	144	165	32	755	500	178.5
注：DN50為兩種結構
J61Y-P55/100V、P55/140V、P55/170V J61Y- P57/100V、P57/140V、P57/170V
10	120	120	12	28	/	37.5	189	140	3
15	150	150	17	40	/	37.5	250	200	9
20	135 170	135 170	22	46	/	37.5	252	200	11
25	135 170	135 170	26	46	/	37.5	254	240	13
32	170 180	170 180	31	49	/	37.5	254	280	17
40	230	230	38	60	/	37.5	440	280	23
501	250	250	50	90	/	32	453	320	68
502	320 350	320 350	50	90	/	32	455	320	72
65	370 260	370 260	69	104	110	32	630	400	83
80	400 430 470	400 430 470	84	110	140	32	672	450	118
100	455 560	455 560	107	148	170	32	761	500	185
